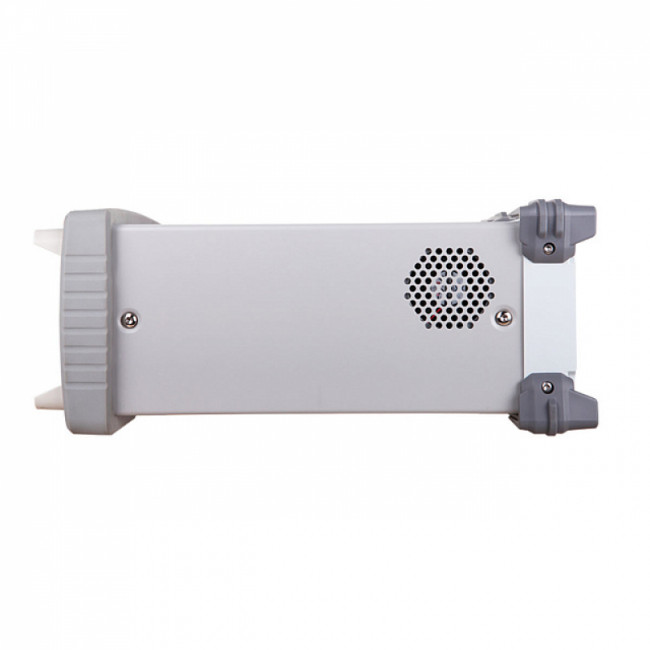

Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром

Name: Цифровая система сбора данных RIGOL M301 и коммутации с мультиметром
Brand: RIGOL

(0) Оставить отзыв

Сравнение

В избранное

Производитель	RIGOL
Госреестр СИ РФ	Да

Обзор Характеристики Комплектация Документы Отзывы0

Описание

Система коммутации Rigol M301 представляет собой многофункциональное модульное устройство, которое позволяет автоматизировать испытания сложных систем, обеспечивая измерение параметров тестируемых объектов методом последовательного сканирования каналов, подключенных к контрольным точкам. В отличие от базовой модификации, данная модель поставляется с модулем мультиметра, обеспечивающим электрические измерения с 6,5-разрядностью. Для подключения измерительного контура к тестируемому объекту и реализации режима автоматического сканирования блок коммутации может быть доукомплектован разнотипными сменными модулями, для установки которых доступно четыре свободных слота.

Функциональные возможности

Включенный в комплект Rigol M301 модуль мультиметра MC3065 обеспечивает измерение постоянного и переменного напряжения номиналом до 300 В, силы постоянного и переменного тока до 1 А, сопротивления по 2-проводной и 4-проводной схеме, частоты и периода. Поддерживается возможность определения температурных показателей при подключении термопар и термисторов, а также считывания показаний с разнотипных датчиков с известными коэффициентами преобразования. В качестве дополнительного оборудования к системе коммутации предлагаются мультиплексоры на разное количество каналов, гибридные блоки, устройства переключения исполнительных цепей и матрицы переключателей.

Конструкционное исполнение

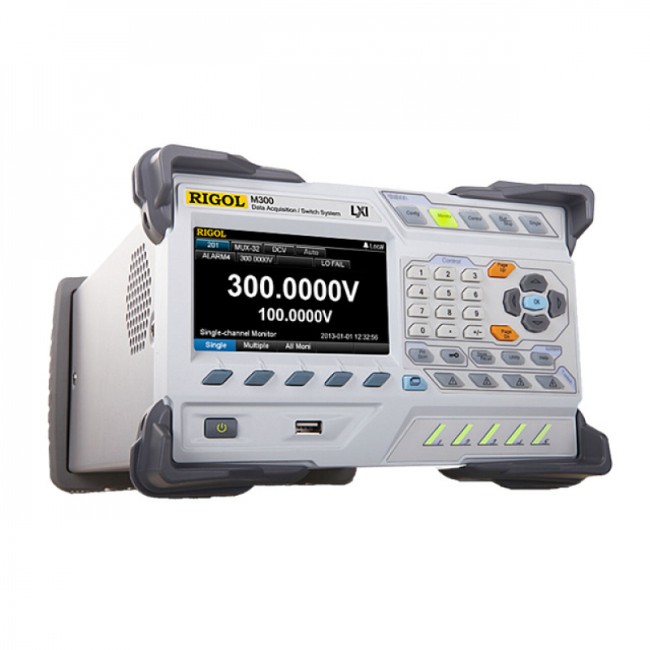

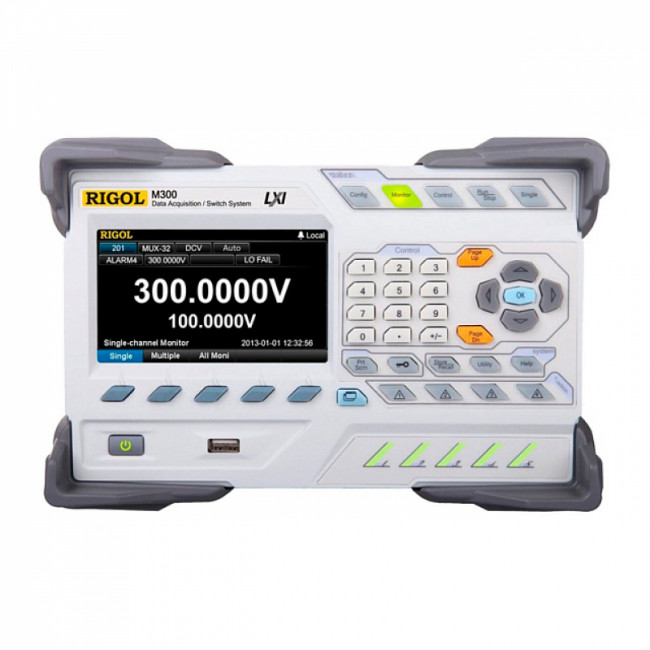

Для конфигурирования устройства и отображения результатов измерений система коммутации Rigol M301 снабжена собственным 4,3-дюймовым цветным дисплеем. Настройка прибора и запуск необходимых функций может производиться локально, с использованием кнопочного интерфейса на передней панели, либо дистанционно с помощью ПК, подключаемого через интерфейс USB, LAN либо GPIB. При эксплуатации в составе автоматизированных стендов с аналоговыми линиями предусмотрена возможность коммутации с исполнительными и сигнализирующими устройствами через аналоговую шину и комбинированный выход RS232/Alarms/Ext Trig.

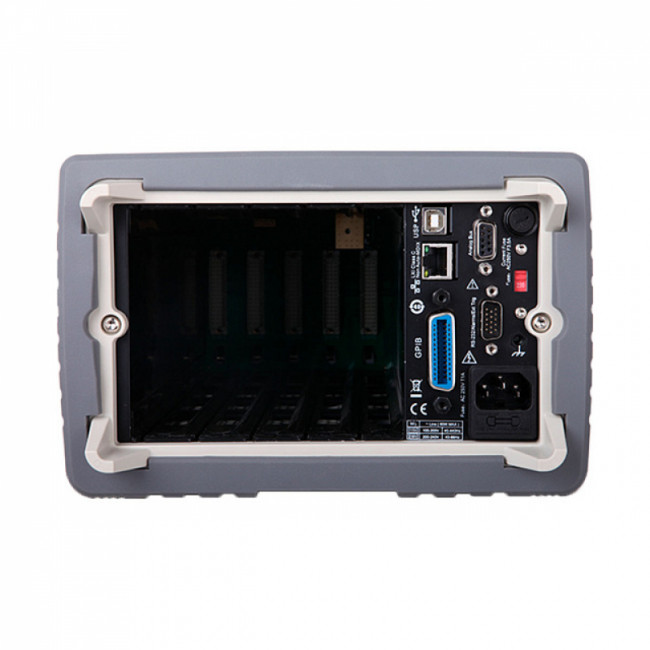

Каждый из коммутационных модулей оборудован коннектором D-SUB для подключения распределительного бокса серии M3TB, через который объект контроля электрически соединяется с системой.

Сферы применения

Научно-исследовательская деятельность.
Контроль параметров блоков питания и аккумуляторных батарей на производстве.
Проверка характеристик силовых и электронных компонентов и другой продукции.
Учебные эксперименты.

Измерение напряжения переменного тока
Диапазон			Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ			0,0040 + 0,0025
2,000000 В			0,0035 + 0,0006
20,00000 В			0,0040 + 0,0005
200,0000 В			0,0050 + 0,0006
300,000 В			0,0055 + 0,0010
Входной импеданс			200 мВ,2 В,20 В: 10 MОм или >10 ГОм по выбору (Сигналы, превышающие ± 26 В в этих диапазонах будут проходить через 106 кОм) 200 В, 300 В: 10 MОм ± 1%
Ток смещения по входу (25°C)			50 пA
Защита по входу			300 В
Подавление синфазных помех (CMRR)			140 дБ (для 1 кОм несимметричного сопротивления в LO-щупе, макс ± 300 Впик DC）
Измерения силы постоянного тока
Диапазон	Испытательное напряжение на нагрузке	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА	<0,03 В	0,050 + 0,015
2,000000 мА	<0,25 В	0,050 + 0,003
20,00000 мА	<0,07 B	0,050 + 0,015
200,0000 мА	<0,7 B	0,050 + 0,003
1,000000 А	<0,12 B	0,100 + 0,020
Шунт			100 Ом для 200 мкA, 2 мA 1 Ом для 20 мA, 200 мA 0,01 Ом для 2 A, 10 A
Измерение сопротивления
Диапазон	Тестовый ток	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 Ом	1 мА	0,010+ 0,004
2,000000 кОм	1 мА	0,010 + 0,001
20,00000 кОм	100 мкА	0,010 + 0,001
200,0000 кОм	10 мкА	0,010 + 0,001
1,000000 МОм	1 мкА	0,012 + 0,001
10,00000 МОм	200 нА	0,040 + 0,001
100,0000 МОм	200 нА \|\| 10 МОм	0,800 + 0,010
Метод измерения			4-х или 2-х проводной
Максимальное сопротивление по выходу для 4х-проводной системы			10% диапазона щупа для 200 Ом, 2 кОм, 1 кОм на щуп для остальных
Защита по входу			300 В для всех диапазонов
Компенсация смещения			Доступно для 200 Ом,2 кОм и 20 кОм диапазонов
Измерение напряжения переменного тока
Диапазон	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мВ	3 Гц -5 Гц	1,00 + 0,04
	5 Гц -10 Гц	0,35 + 0,04
	10 Гц -20 кГц	0,06 + 0,04
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
2,000000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,06 + 0,03
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
20,00000 В	3 Гц -5 Гц	1,00 + 0,04
	5 Гц -10 Гц	0,35 + 0,04
	10 Гц -20 кГц	0,08 + 0,04
	20 кГц -50 кГц	0,15 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
200,0000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,08 + 0,03
	20 кГц -50 кГц	0,12 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
300,000 В	3 Гц -5 Гц	1,00 + 0,03
	5 Гц -10 Гц	0,35 + 0,03
	10 Гц -20 кГц	0,08 + 0,03
	20 кГц -50 кГц	0,15 + 0,05
	50 кГц -100 кГц	0,60 + 0,08
	100 кГц -300 кГц	4,00 + 0,50
Метод измерения			Истинное СКЗ для связи по AC - смещение до 300 В DС допускается во всех диапазонах
Пик-фактор (крест-фактор)			≤ 5 на полной шкале
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ на всех диапазонах
Защита по входу			300 ВСКЗ для всех диапазонов
Полоса фильтра AC			Режим Slow: 3 Гц - 300 кГц Режим Medium: 20Гц – 300 кГц Режим Fast: 200 Гц - 300 кГц
Подавление синфазных помех (CMRR)			70 дБ (для 1 кОм несимметричного сопротивления в щупе LO,<60 Гц, макс ± 300 Впик DC）
Измерение силы переменного тока
Диапазон	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
200,0000 мкА	3 Гц- 5 Гц	1,10 + 0,06
	5 Гц - 10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
2,000000 мА	3 Гц-5 Гц	1,10 + 0,04
	5 Гц-10 Гц	0,30 + 0,04
	10 Гц-5 кГц	0,12 + 0,04
	5 кГц-10 кГц	0,20 + 0,25
20,00000 мА	3 Гц-5 Гц	1,10 + 0,06
	5 Гц-10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
200,0000 мА	3 Гц-5 Гц	1,10 + 0,04
	5 Гц-10 Гц	0,30 + 0,04
	10 Гц-5 кГц	0,10 + 0,04
	5 кГц-10 кГц	0,20 + 0,25
1,000000 А	3 Гц-5 Гц	1,10 + 0,06
	5 Гц-10 Гц	0,35 + 0,06
	10 Гц-5 кГц	0,15 + 0,06
	5 кГц-10 кГц	0,35 + 0,70
Метод измерения			Прямая связь на предохранителе или шунте; Связь по АC - истинное СКЗ (измеряет только AC)
Пик-фактор (крест-фактор)			≤ 3 на полной шкале
Максимальный ток по входу			В режиме DC+AC пиковое значение тока <300% диапазона, Значение DC-тока <1 AСКЗ
Шунт			100 Ом на 200 мкА,2 мА 1 Ом для 20 мA, 200 мA 0,1 Ом для 1 A
Измерение частоты и периода
Диапазон	Частотный диапазон	Годовая погрешность (Tкалибр°C ±5 °C)
200 мВ - 300 В	3 Гц- 5 Гц	0,07
	5 Гц - 10 Гц	0,04
	10 Гц -40 Гц	0,02
	40 Гц -300 кГц	0,007
	300 кГц -1 МГц	0,007
Время стробирования
Диапазон	1 с (0,1ppm)	0,1 с (1ppm)	0,01 с (10ppm)	0,001 с (100ppm)
3 Гц - 5 Гц	0	0,12	0,12	0,12
5 Гц - 10 Гц	0	0,17	0,17	0,17
10 Гц - 40 Гц	0	0,20	0,20	0,20
40 Гц - 100 Гц	0	0,06	0,21	0,21
100 Гц - 300 Гц	0	0,03	0,21	0,21
300 Гц - 1 кГц	0	0,01	0,07	0,07
> 1 кГц	0	0	0,02	0,02
Метод измерения			Метод взаимного счета, вход по AC, измерение напряжения и тока AC
Входной импеданс			1 MОм ± 2% в параллели с < 150 пФ
Защита по входу			300 ВСКЗ для всех диапазонов
Измерение температуры	Резистивный датчик температуры (RTD)	R0 в пределах от 49 Ом до 2,9 кОм
Тип	Частота измерения	Годовая погрешность (Tкалибр°C ±5 °C)
α=0,00385	-200°C - 660°C	0,16°C
α=0,00389	-200°C - 660°C	0,17°C
α=0,00391	-200°C - 660°C	0,14°C
α=0,00392	-200°C - 660°C	0,15°C
Термическое сопротивление	при измерении 4-х проводным методом
Тип	Диапазон измерений	Годовая погрешность (Tкалибр°C ±5 °C)
2,2 кОм	-40°C - 150°C	0,08°C
3 кОм	-40°C - 150°C	0,08°C
5 кОм	40°C - 150°C	0,08°C
10 кОм	40°C - 150°C	0,08°C
30 кОм	40°C - 150°C	0,08°C
Термопары
B	0°C - 1820°C	0,76°C
E	- 270°C - 1000°C	0,5°C
J	- 210°C - 1200°C	0,5°C
K	- 270°C - 1372°C	0,5°C
N	- 270°C - 1300°C	0,5°C
R	- 50°C – 1768,1°C	0,5°C
S	- 50°C – 1768,1°C	0,6°C
T	270°C - 400°C	0,5°C
Параметры совместимых модулей			Модуль мультиплексора MC3120 (опция)
Количество каналов			20, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение ( DC, АСскз)			300 Вскз
Ток ( DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3132 (опция)
Количество каналов			32, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			160 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3164 (опция)
Количество каналов			64, 1-проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-18 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль мультиплексора MC3324 (опция)
Количество каналов			20 по напряжению+4 по току, 4-х или 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Да
Скорость сканирования			60 каналов/с
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			1 Аскз
Мощность (Вт, ВА)			50 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-45 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные
Точность компенсации холодного спая			0,8°C
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Модуль коммутации MC3416 (опция)
Количество каналов			16, однополюсный двухпозиционный переключатель (SPDL)
Соединение с модулем цифрового мультиметра			Нет
Скорость сканирования			-
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АСскз)			300 Вскз
Ток (DC, АСскз)			2 Аскз
Мощность (Вт, ВА)			60 ВА
Изоляция (канал-канал, канал-земля)			300 Вскз
Параметры постоянного напряжения
Смещение			3 мкВ
Сопротивление закрытого канала			<0,1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-15 дБ
Нагрузочная емкость (HI-LO)			<500 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			<200 пФ
Другие данные
Точность компенсации холодного спая			-
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Матричный коммутатор МC3648 (опция)
Количество каналов			4x8, 2-х проводной метод измерения
Соединение с модулем цифрового мультиметра			Нет
Скорость сканирования			-
Скорость открытия/закрытия			200 каналов/с
Максимальные параметры по входу
Напряжение (DC, АССКЗ)			300 ВСКЗ
Ток (DC, АССКЗ)			1 АСКЗ
Мощность (Вт, ВА)			60 ВА
Изоляция (канал-канал, канал-земля)			300 ВСКЗ
Параметры постоянного напряжения
Смещение			5 мкВ
Сопротивление закрытого канала			<0,1 Ом
Изоляция (канал-канал, канал-земля)			> 10 ГОм
Параметры переменного напряжения
Полоса частот			1 МГц
Перекрестные помехи канал-канал,1 МГц			-18 дБ
Нагрузочная емкость (HI-LO)			100 пФ
Емкость между измерительной "землей" и корпусом (LO-GND)			200 пФ
Другие данные			-
Точность компенсации холодного спая			-
Количество циклов переключения без нагрузки			100 млн
Количество циклов переключения с нагрузкой			100 тыс.
Рабочая температура			от 0°C до 55°C
Температура хранения			от -20°C до 70°C
Влажность			до 40°C/80%
Многофункциональный модуль MC3534			Цифровой вход/выход (DIO)
Порт 1,2,3,4			8-бит, вход или выход, неизолированный
Тип Uвх(L)
TTL-уровень			<0,8 В
5 В CMOS			<1,5 В
3,3 В CMOS			<1,0 В
2,5 В CMOS			<0,75 В
Установка пользователем			порог - 0,3В
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвх(Н)
TTL-уровень			>2,0 В
5 В CMOS			>3,5 В
3,3 В CMOS			>2,3 В
2,5 В CMOS			>1,75 В
Установка пользователем			порог + 0,3В
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвых(L)
TTL-уровень			<0,2 В при Iвых=-500 мA
5 В CMOS			<0,2 В при Iвых=-500 мA
3,3 В CMOS			<0,2 В при Iвых=-500 мA
2,5 В CMOS			<0,2 В при Iвых=-500 мA
Установка пользователем			<0,2 В при Iвых=-500 мA
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвых(Н)
TTL-уровень			>4,8 В при Iвых=1 мA
5 В CMOS			>4,8 В при Iвых=1 мA
3,3 В CMOS			>3,15 В при Iвых=1 мA
2,5 В CMOS			>2,35 В при Iвых=1 мA
Установка пользователем			>(уровень-0,2 В) при Iвых=1 мA
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Тип Uвх(Н) Макс			<42 В с подтяжкой внешнего открытого стока
Оповещение			годен/не годен, по маске
Скорость срабатывания оповещения			4 мс
Задержка			5 мс
Скорость чтения/записи			100/с
Входной счетчик (TOT)
	Высокоскоростной (ТОТ1, ТОТ2)	С нормальной скоростью (ТОТ3, ТОТ4)
Максимальное значение счетчика	232-1	232-1
Вход	10 МГц (макс), отклик по нарастающему или спадающему фронту, программируемый	100 кГц (макс), отклик по нарастающему или спадающему фронту, программируемый
Сигнальный уровень	CMOS 3,3 В, допустимое значение 5 В	от 1 Вп-п до 42 Вп , смещение от -12 В до +12 В
Пороговый уровень	Фиксированный при CMOS 3,3 В	от -12 В до + 12 В, программируемый
Закрытый вход	CMOS 3,3В -Hi, CMOS 3,3В - Lo или отсутствие, допуск 5 В	CMOS 3.3В -Hi, CMOS 3.3В - Lo или отсутствие, допуск 5 В
Сброс счетчика	Ручной или чтение-сброс	Ручной или чтение-сброс
Скорость чтения	100/с	100/с
Аналоговый выход (DAC)
DAC 1,2,3,4			± 12 В, неизолированный (с заземлением)
Разрешение			1 мВ
Выходной ток			10 мА макс,
Время установки			От 1 мс до 0,01% выходного сигнала
Годовая погрешность (Tкалибр°C ±5 °C)			± (% вых, значения+ мВ) 0,25% + 20 мВ
Температурный коэффициент			± (0,015% + 1 мВ) / °C
Общие характеристики
Тип дисплея			Цветной 4,3’ TFT экран
Питание			220 В ,50 Гц
Интерфейсы связи			USB Device, USB Host, LAN ,RS-232, Digital I/O , GPIB
Потребляемая мощность			не более 25 ВА
Рабочий диапазон температур			от 0 °C до 40 °C
Габариты			159 x 239 x 373,4 мм
Подавление синфазных помех (CMRR)			5,7 кг
