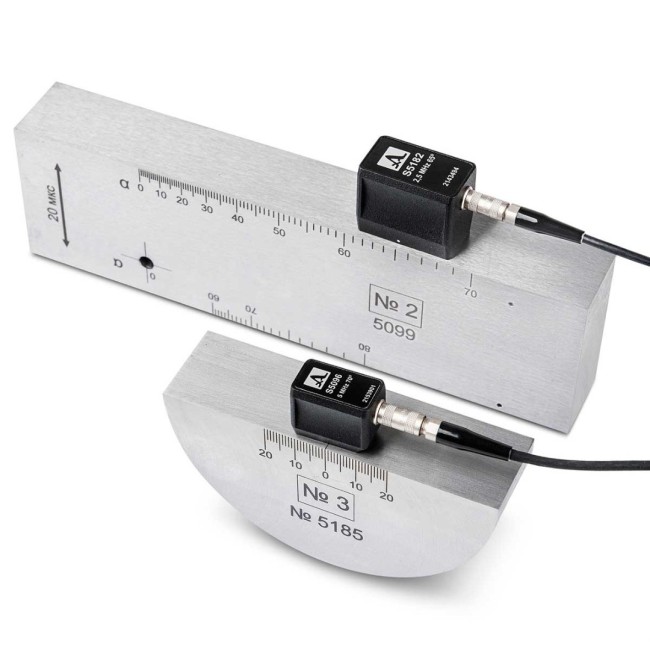

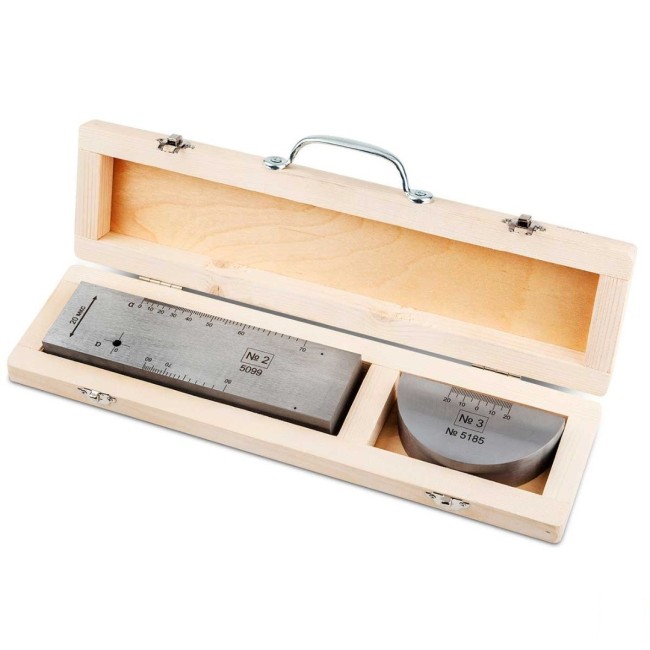

Комплект стандартных образцов СО-2, СО-3

Предназначен для тестирования и калибровки параметров и чувствительности ультразвуковых пьезоэлектрических преобразователей, используемых в составе ультразвуковых дефектоскопов.

С помощью образца СО-2:

— настраивают глубиномер с прямыми ультразвуковыми преобразователями продольных волн;
— измеряют угол ввода наклонных ультразвуковых преобразователей поперечных волн, перемещая преобразователь вдоль образца и фиксируя его положение, когда на экране дефектоскопа появляется максимальный сигнал от бокового отверстия диаметром 6 мм. Угол ввода считывается по отметке напротив точки выхода;
— проверяют мёртвую зону прямых и наклонных ультразвуковых преобразователей продольных и поперечных волн.

С помощью образца СО-3:

— настраивают глубиномер с наклонными ультразвуковыми преобразователями поперечных волн;
— определяют точку выхода луча и стрелу наклонных ультразвуковых преобразователей поперечных волн, устанавливая преобразователь над центральной риской и перемещая его вдоль образца. Определяют положение, при котором сигнал, отражённый от цилиндрической поверхности образца R55, достигает максимального значения. Точка выхода находится точно над центральной риской образца;
— определяют предельную чувствительность наклонных ультразвуковых преобразователей поперечных волн, используя опорный сигнал, полученный от цилиндрической поверхности образца R55.
