Описание

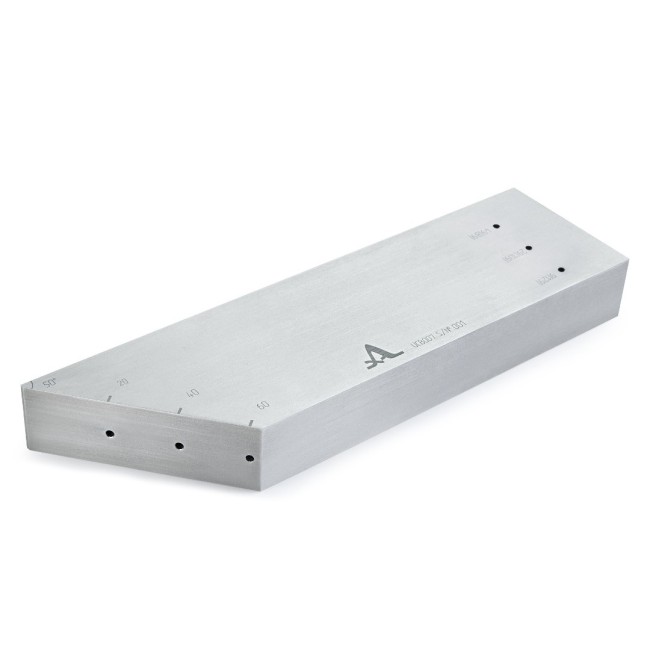

Образец предназначен для калибровки и (или) определения параметров преобразователей и антенных решеток, входящих в комплект ультразвуковых дефектоскопов А1550 IntroVisor и А1525 Solo. Образец используется для настройки амплитудной и (или) временной шкалы, а также зоны и чувствительности контроля ультразвукового дефектоскопа.
Калибровочный образец UCB007 применяется при проведении ультразвукового контроля наклонными преобразователями и антенными решетками изделий, изготовленных из углеродистых сталей, со скоростью ультразвука 3250 ± 50 м/с (поперечная волна), прошедших аналогичную термическую обработку.
Метрологические характеристики
| Параметр | Номинальное значение | Пределы допускаемого отклонения от номинального значения |
| Высота образца, мм | 70 | ±0,1 |
| Ширина образца, мм | 30 | ±0,1 |
| Диаметр боковых цилиндрических отверстий, мм | 3,0 | ±0,1 |
| Диаметр плоскодонных отверстий, мм | 3,0 | ±0,1 |
| Скорость распространения продольной ультразвуковой волны, м/с | 5910 | ±50 |
| Скорость распространения поперечной ультразвуковой волны, м/с | 3250 | ±50 |
Технические характеристики
| Параметр | Значение |
| Габаритные размеры (Ш × В × Г), мм, не более | 248 x 71 x 31 |
| Масса, кг не более | 2,7 |
| Материал | Сталь 20 |
| Условия эксплуатации: | |
| температура окружающего воздуха, ºС | от – 40 до + 50 |
| относительная влажность при температуре + 25 ºС, %, не выше | 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
Характеристики
| Производитель | АКС |
